高奇普(KORCHIP) 產品

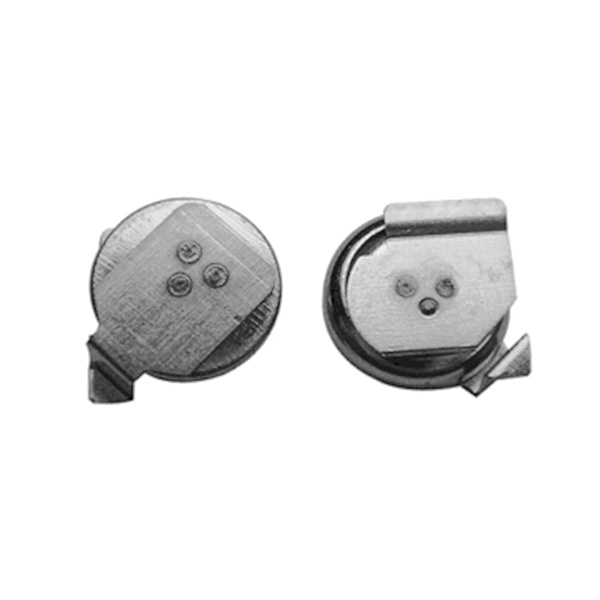

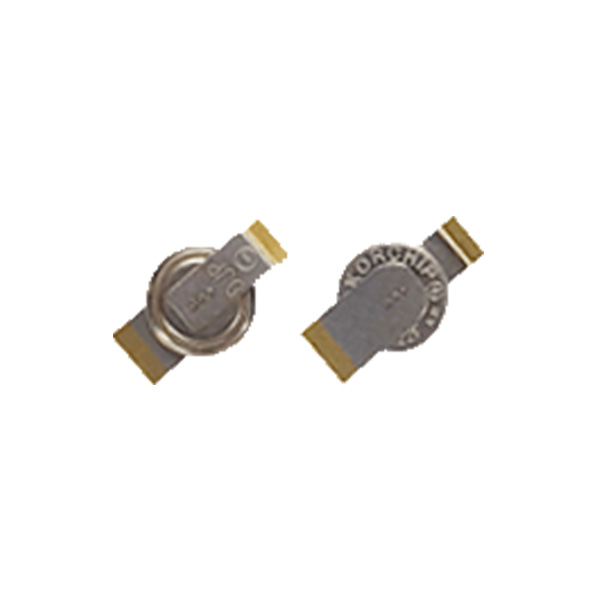

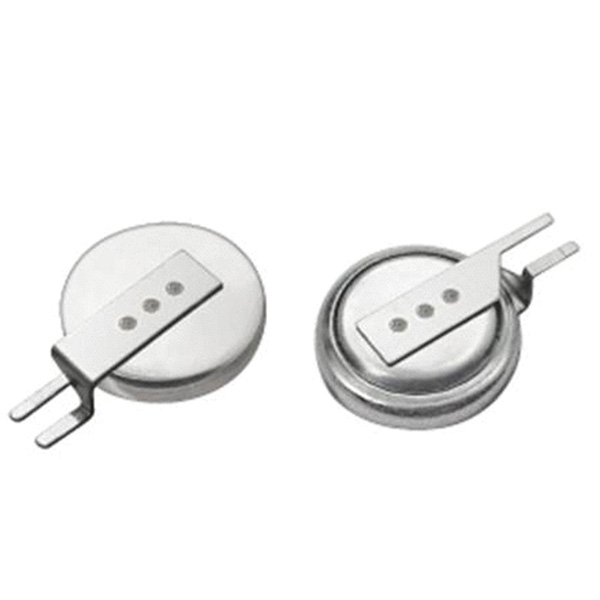

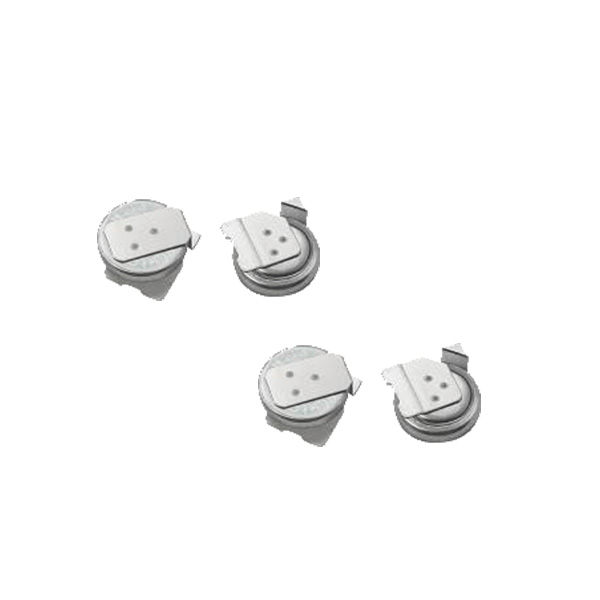

紐扣形超級電容器
超級電容器 (Supercapacitors, ultracapacitor) , 又名電化學電容器(Electrochemical Capacitors), 雙電層電容器(Electrical Double-Layer Capacitor)、黃金電容、法拉電容，是從上世紀七、 八十年代發展起來的通過極化電解質來儲能的一種電化學與元件。它不同于傳統的化學電源，是一種介于傳統電容器與電池之間、具有特殊性能的電源， 主要依靠雙電層和氧化還原假電容電荷存儲電能。但在其儲能的過程并不發生化學反應，這種儲能過程是可逆的, 也正因為此超級電容器可以反復充放電數十萬次。
詳細介紹
紐扣形超級電容器特點：
•體積小，容量大
•充放電速度快，表面吸附方式可以快速充放電
•循環使用壽命長，深度充放電循環使用次數達50萬次以上
應用：
•消費類電子：智能手機，PDA，數碼相機，固態硬盤，手動工具，家用電器及全球定位系統(GPS)調制解調器等
•工業類電子：機械控制器，PLC，儀表，風力渦輪機及ESS等
•汽車電子：汽車錄像機，汽車穩定器，電子呼叫系統，混合動力汽車及發動機啟動等
|
型號 |
額定電壓（V） |
電容量（F） |
等效串聯內阻（at 1kHz）（Ω） |
尺寸 |
工作溫度范圍（℃） |
|
|
直徑（mm） |
厚度（mm） |
|||||
|
SM3R3333（可回流焊） |
3.3 |
0.033 |
300 |
3.8 |
1.1 |
-10~+60 |
|
SM3R3703（可回流焊） |
3.3 |
0.07 |
200 |
4.8 |
1.4 |
-10~+60 |
|
DMS3R3224 |
3.3 |
0.22 |
200 |
6.8 |
1.4 |
-10~+60 |
|
DMS3R3224RF（可回流焊） |
3.3 |
0.22 |
200 |
6.8 |
1.4 |
-10~+60 |
|
型號 |
額定電壓（V） |
電容量（F） |
等效串聯內阻（at 1kHz）（Ω） |
尺寸 |
工作溫度范圍（℃） |
|||||
|
V型焊腳 |
H型焊腳 |
|||||||||
|
直徑（mm） |
高度（mm） |
焊腳間寬度（mm） |
直徑（mm） |
高度（mm） |
焊腳間寬度（mm） |
|||||
|
DCM5R5473 |
5.5 |
0.047 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
|
DCM5R5104 |
5.5 |
0.1 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
|
DCM5R5224 |
5.5 |
0.22 |
75 |
10.8 |
13.0 |
5.0 |
10.8 |
6.0 |
10.0 |
-25~+70 |
